Plan topographique au format DWG : des relevés précis pour vos projets

Le plan topographique au format DWG est devenu un standard incontournable pour les architectes, géomètres, bureaux d’études et professionnels du BTP. Grâce à nos relevés réalisés par drone, LiDAR ou photogrammétrie, nous produisons des fichiers DWG précis, géoréférencés et directement intégrables dans vos outils (AutoCAD, ArchiCAD, ZwCAD, BricsCAD…).

Vous obtenez ainsi une représentation fiable du terrain, indispensable pour vos implantations, études topographiques, projets VRD, nivellement, travaux publics, etc …

Chez Drone Expertise Centre, nous convertissons vos données brutes en un plan topographique au format DWG prêts à l’emploi, exploitables en trois dimensions et conformes aux exigences professionnelles.

1 2 3

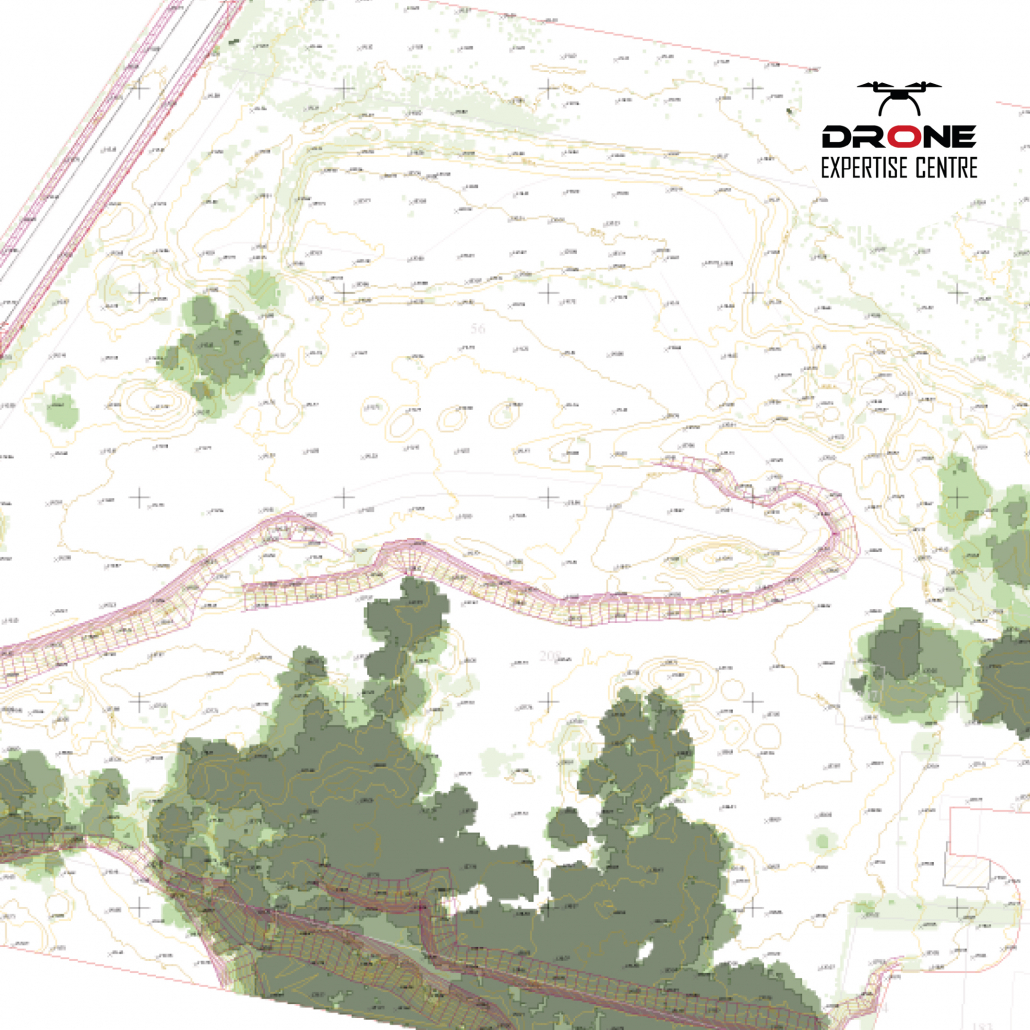

Plan topographique au format DWG généré par drone intégrant courbes altimétriques détaillées et modèle numérique de terrain

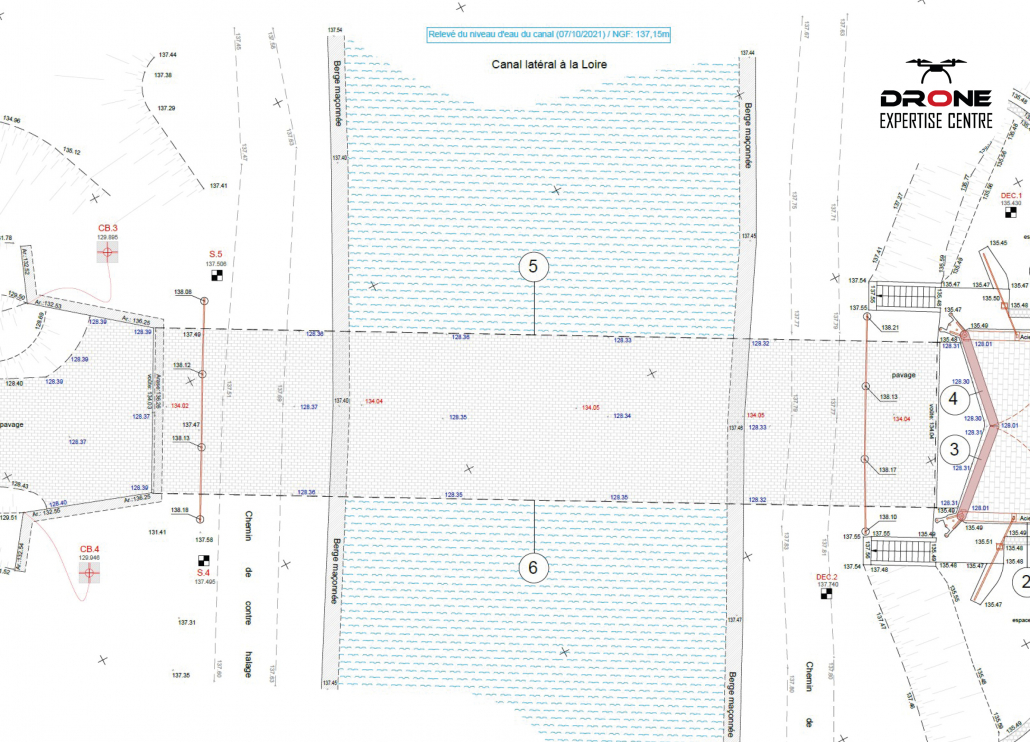

Plan topographique exporté en DWG après mission drone avec délimitation cadastrale et éléments naturels cartographiés

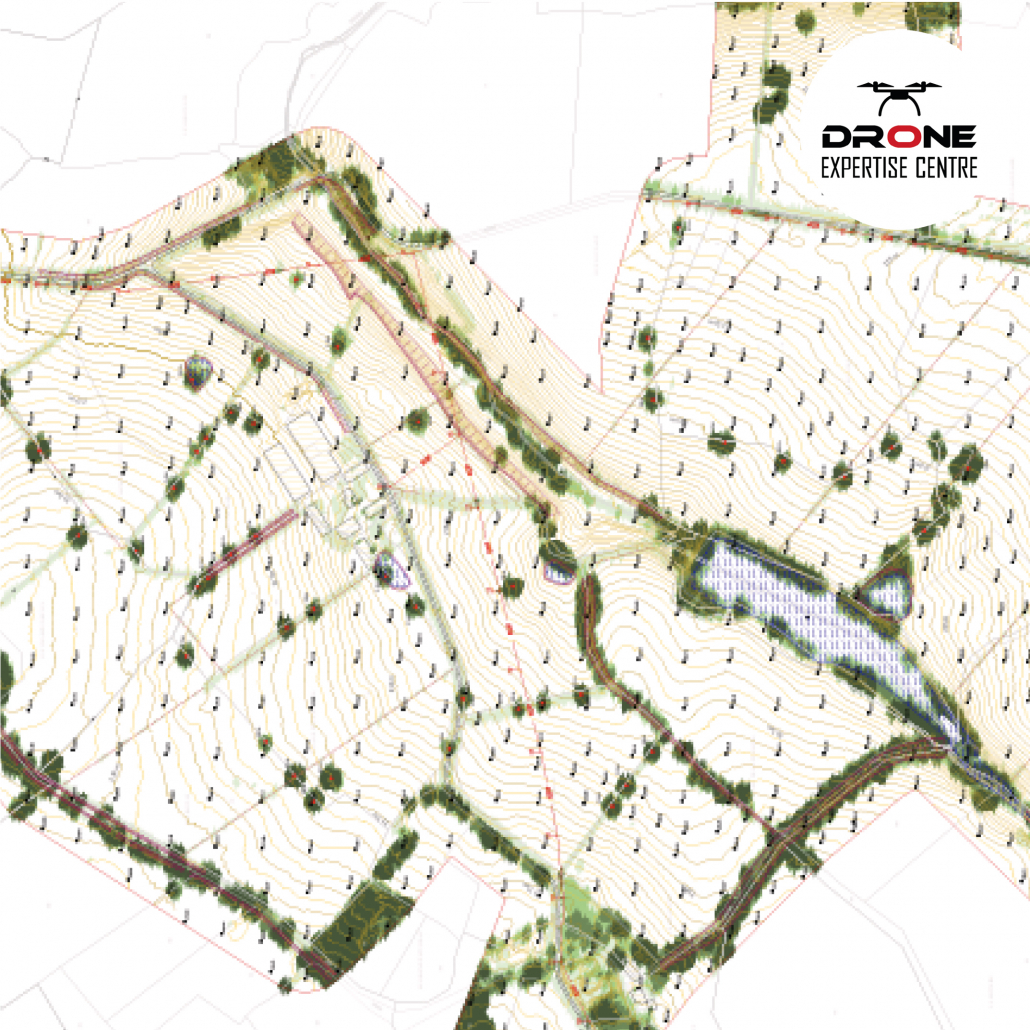

Plan topographique DWG obtenu par relevé aérien drone incluant repères altimétriques et contours parcellaires précis

Appeler maintenant

Les avantages d’un plan topographique au format DWG pour vos projets

Utiliser un plan topographique réalisé à partir de données issues de nos capteurs drone présente de nombreux bénéfices pour vos études, vos relevés et vos opérations de terrain :

Compatibilité totale avec vos logiciels
Formats DWG prêts pour AutoCAD.

Précision centimétrique
Géoréférencement GPS/RTK, mesures topographiques fiables, altitudes et courbes de niveau exactes.

Gain de temps considérable
Comparé aux mesures manuelles, le drone est beaucoup plus rapide.

Livrables exploitables immédiatement
Plans topographiques, MNT, MNS, nuage de points, profils en long, planimétrie, etc.

Sécurité renforcée
Nos drones captent la topographie même dans les zones difficiles, pentes, carrières ou terrains instables.

Lecture claire de la topographie
Représentation du relief, altimétrie, éléments naturels, réseaux divers, façades, ouvrages d’art.

Vous recevez un fichier DWG structuré, organisé en calques et conforme aux normes utilisées par les géomètres experts, topographes et bureaux d’études.

Comment produisons-nous votre plan topographique DWG ?

Notre méthodologie associe rigueur topographique, outils de mesure avancés et traitement géomatique de haute précision.

1/ Acquisition des données sur le terrain

Selon vos besoins, nous déployons :

Un drone RTK équipé d’un capteur photo de haute qualité pour la photogrammétrie et l’imagerie aérienne,
Un drone RTK équipé d’un capteur LiDAR pour produire un nuage de points haute densité,
Un scanner terrestre,
Des points de contrôle et des cibles de vérification pour le géoréférencement et le contrôle qualité des données.

Cette étape permet de capturer l’ensemble des éléments topographiques : reliefs, pentes, altimétrie, façades, réseaux visibles, limites foncières, végétation, emprises, cours d’eau et détails topographiques. Nous assurons un relevé complet, même en topographie accidentée.

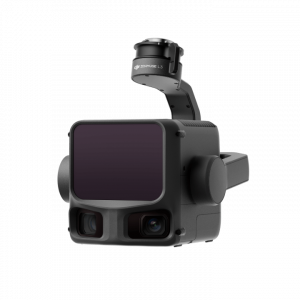

Capteur LiDAR DJI Zenmuse L3 monté sur drone professionnel pour la cartographie et la modélisation 3D

2/ Traitement des données et modélisation 3D

Nous générons ensuite :

Un nuage de points (minimum 25 points sol/m² selon les besoins),
Un modèle numérique de terrain (MNT),
Un modèle numérique de surface (MNS),
Un modèle numérique de hauteur (MNH),
Un modèle numérique opaque (sol + bâtiments) (MNO),
Des orthophotos géoréférencées,
Des courbes de niveau régulières,
Une représentation altimétrique précise.

Notre équipe réalise également une analyse planimétrique, altimétrique et géodésique pour assurer la fiabilité du futur plan topographique.

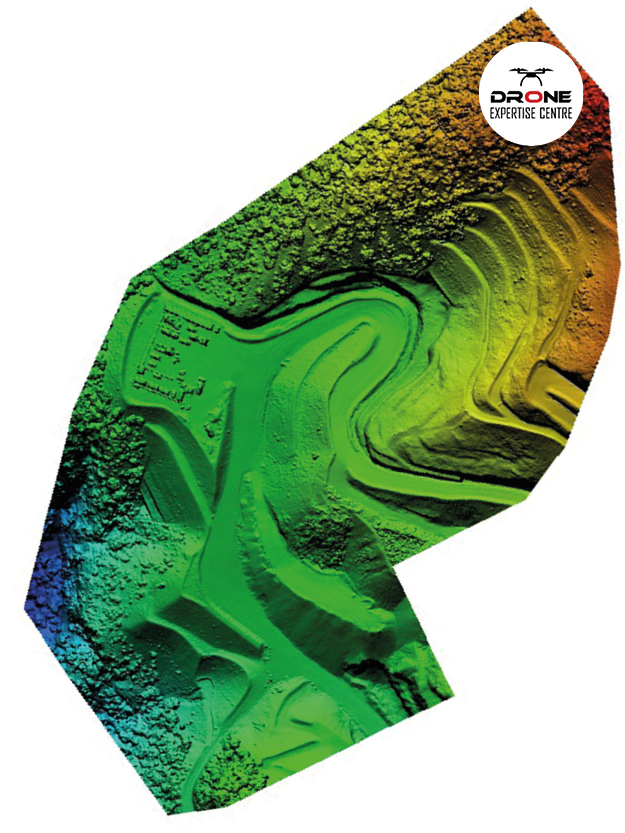

Plan topographique DWG issu d’un levé par drone avec courbes de niveaux et modélisation du terrain

3/ Conversion en plan topographique DWG

Nous produisons un fichier DWG :

Structuré par calques (altimétrie, limites, réseaux, éléments naturels, points remarquables),
Rattaché à un système de coordonnées (Lambert 93, RGF93 CC…),
Compatible avec toutes les échelles, du lotissement à l’étude VRD à grande échelle,
Conforme aux standards des cabinets de géomètres et bureaux d’études.
L’orthophoto géoréférencée est intégrée en fond de plan pour en lecture claire et précise.

Le plan topographique DWG final inclut les éléments indispensables : canevas, altitudes, repères, profils, courbes, détails topographiques, état des lieux, zones d’emprise, implantation potentielle et représentation graphique du relief.

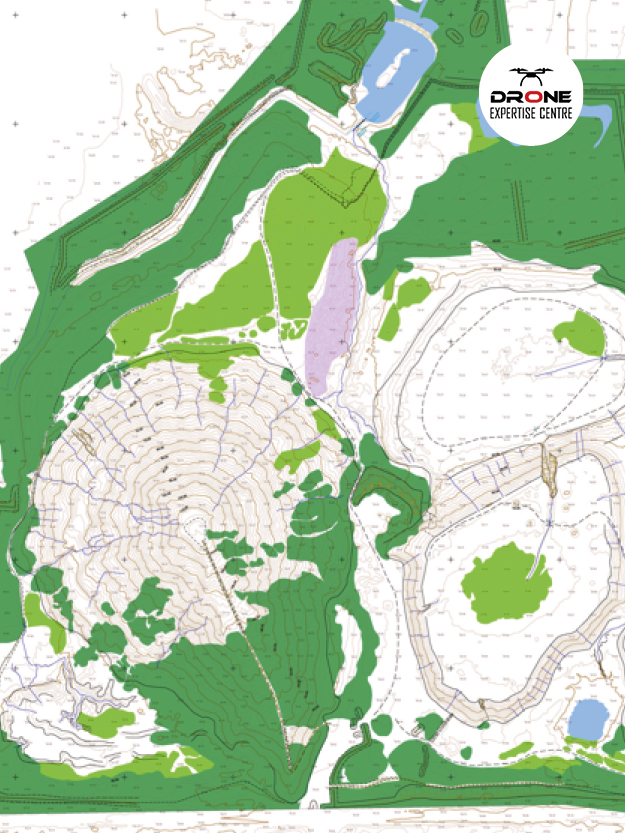

Plan topographique DWG généré par drone avec courbes de niveau et détails topographiques du site

Pourquoi choisir Drone Expertise Centre ?

Vous avez besoin d’un plan topographique fiable, clair et immédiatement exploitable ? Voici ce qui fait notre différence :

Une expertise pointue en topographie
Nos techniciens maîtrisent la photogrammétrie, la géodésie, le nivellement, l’arpentage, ainsi que la modélisation numérique du terrain.

Des équipements de haute précision
Drones LiDAR, GPS/RTK, laser scanner, outils de géoréférencement… Nous garantissons la précision centimétrique indispensable au BTP, à la voirie, aux projets d’aménagement ou au foncier.

Des livrables complets et clairs
Plan topographique DWG, MNT, MNS, relevés topographiques, profils en long, orthophotos, données brutes et fichiers compatibles AutoCAD.

Un accompagnement sur mesure
Analyse de votre besoin, conseils techniques, optimisation du livrable et assistance pour l’intégration dans vos outils de travail.

Vos questions les plus fréquentes sur le plan topographique au format DWG

Quels livrables exacts vais-je recevoir ?

Vous recevez l’ensemble des livrables nécessaires à vos études : nuage de points, orthophoto haute résolution, plan topographique, MNT, MNS, MNH, MNo, ainsi qu’un DWG propre, structuré et exploitable selon votre charte graphique.

Dans quels formats sont livrées les données ?

Nous fournissons les fichiers dans les standards professionnels du marché : .LAS / .LAZ, DWG, DXF, RCP / RCS (Autodesk), MNT/DEM, orthophoto géoréférencée (.TIFF). Tous les exports sont compatibles avec vos outils de travail habituels.

Le nuage de points sera-t-il trop lourd pour mon poste de travail ?

Nous adaptons la densité et le format pour garantir une exploitation fluide, même sur des stations modestes.

Puis-je recevoir une version simplifiée du nuage ?

Oui. Nous livrons une version décimée / allégée pour un travail rapide, en complément de la version haute densité.

Le DWG livré est-il déjà dessiné et nettoyé ?

Oui. Le DWG est fourni propre, structuré, calé par calques, et conforme à votre charte graphique.

Les limites, voiries, façades, arêtes ou réseaux visibles seront-ils vectorisés ?

Oui, tout ce qui est identifiable est vectorisé en polylignes 2D ou 3D, selon votre préférence.

Un rapport qualité / méthode est-il fourni ?

Oui. Vous recevez un rapport détaillé comprenant : dates de mission, matériel utilisé, paramètres drone/LiDAR, conditions de captation, précision obtenue.

Quelle densité de points obtiendrai-je au sol ?

Nous garantissons une densité d’environ 25 points/m², avec une carte de densité pour contrôle et transparence.

Votre captation fonctionne-t-elle dans les zones difficiles (forêt, toitures complexes, lignes électriques…) ?

Oui. C’est même l’un de nos domaines d’expertise : gestion des environnements encombrés et contraintes topographiques.

Qui contacter pour un export spécifique ou une modélisation supplémentaire ?

Vous pouvez nous contacter directement. Nous réalisons tous les exports ou modélisations complémentaires dont vous avez besoin.

Quel est le délai entre le vol et la livraison ?

Les délais dépendent de la surface et de la complexité, mais en général : DWG et nuage de points livrés sous quelques jours après le vol.

Quels éléments topographiques sont numérisés dans mon plan topographique DWG ?

Talus, fossés, courbes de niveau, pentes, zones humides

Quels éléments d’aménagement sont numérisés dans mon plan topographique DWG ?

Clôtures, accès, bâtiments, lignes électriques et téléphoniques, ouvrages, signalisation
